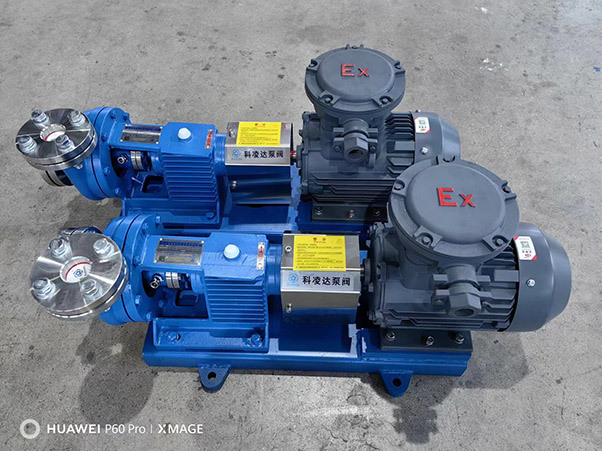

KLD(IND)型系列单级单吸托架式化工离心泵，是我公司引进消化吸收国外技术进行优化设计，选用国内优秀水力模型并根据节能型泵的性能、技术要求和试验方法等进行设计开发而成。其标记额定性能点和尺寸效果用国际标准lS02858-1975(E)是一种以取代F型耐腐蚀泵更新换代的产品，也是我国推广的节能泵类产品之一。该产品具有设计结构合理，性能稳定可靠，外形美观大方，维护保养检修方便等优点。该产品广泛适用于输送温度在-20℃~105℃的清水及物理性质类似水不含固体颗粒的腐蚀性液体以及含有一定颗粒、纤维及粘度特性的液体。该产品广泛适用于石油、化工、化纤、食品、饮料、酿造、淀粉及制糖工业、冶金、医药、造纸等工业工程。

概述

KLD(IND)型化工离心泵具有水力设计合理、性能可靠、体积小、重量轻,运行稳定抗汽蚀性能好,工作效益高、耗能低，使用检修方便等优点。改型泵为卧式结构，其结构设计基本能满足所有管道的安装。

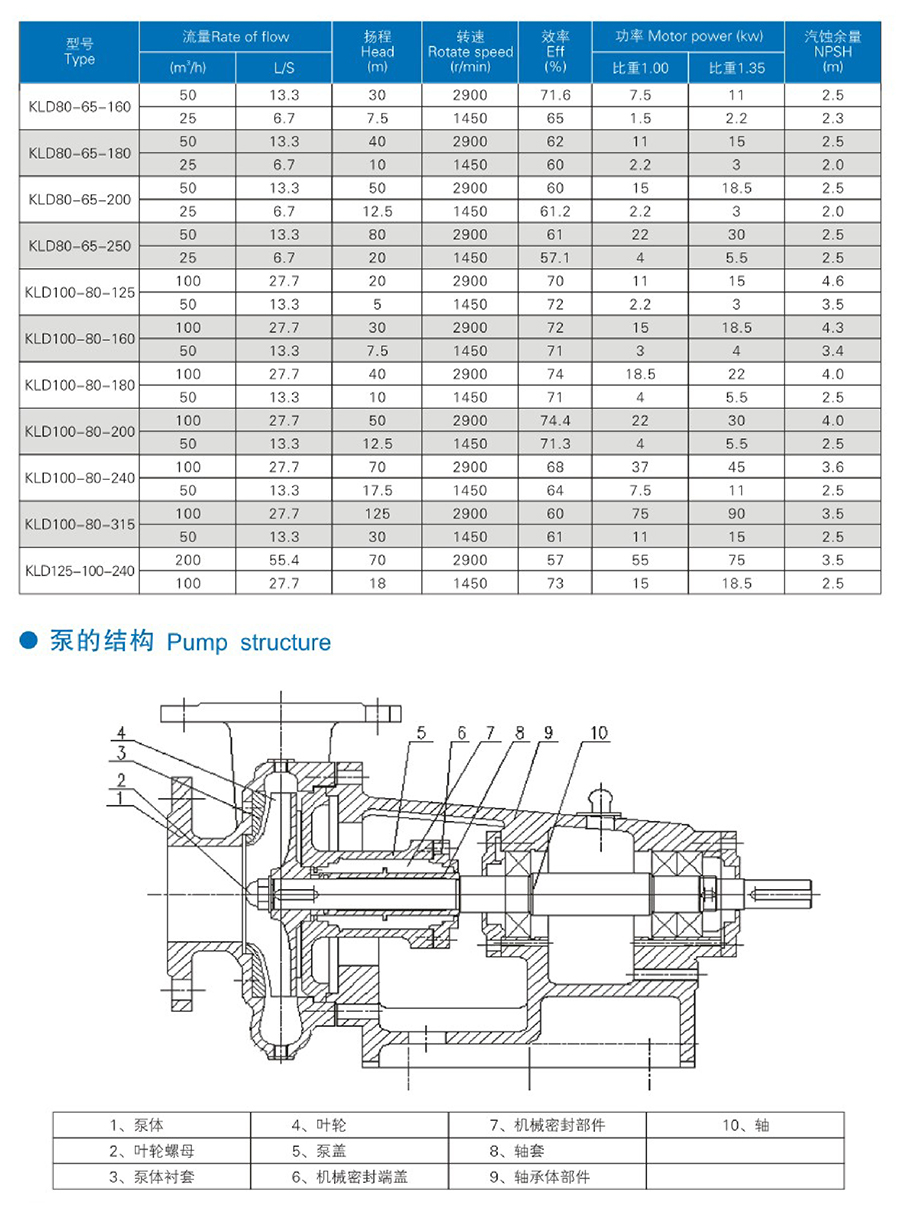

KLD(IND)型化工离心泵为后开式结构，泵盖通过止口固定在轴承上，然后通过泵体与轴承体止口的定位和联接吧泵盖加紧在中间,泵体是轴向吸入，径向排出，泵体内设置可调节的衬板与半开式叶轮配合，使之可连接在有效区内工作。托架式轴承体连接固定在底座上，拆卸方便，设计加长联轴器，检修时可以不拆卸进出口联接管路、泵体和电动机，只需拆下联轴器的中间联接件，即可退出转子部件进行检修。大大减轻劳动强度，节约工作时间，提高工作效率。

泵的轴封：填料密封，填料函内可通入有一定压力的水，供密封冷却、润滑、清洗用。机械密封，有单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水冲洗润滑密封，同时起冷却作用。泵的密封型式采用填料密封或机械密封，由用户根据需要选用，同时根据需要允许采用适合于IS03069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

KLD(IND)型化工离心泵的工作旋转方向泵通过联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

适用范围和使用条件

KLD(IND)型化工离心泵适用于石油、化工、化纤、食品、饮料、酿造、淀粉及制糖工业、冶金、医药、造纸等工业工程。

KLD(IND)型化工离心泵的设计压力等级为1.6兆帕。一般正常介质温度不高于105℃。特殊需要时轴封和轴承体可设置循环冷却系统，可输送温度达到+150℃的介质。
